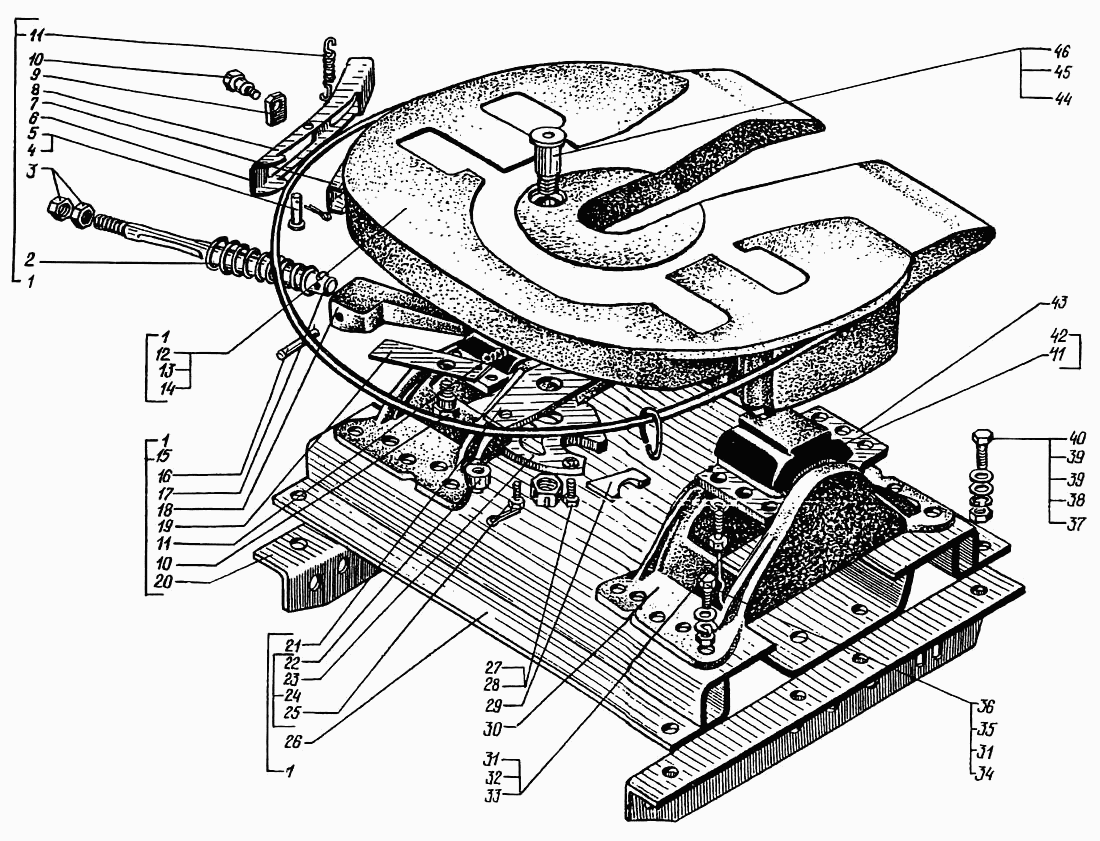

КрАЗ-6322 Устройство седельно-сцепное
ттттт
№ поз. | № детали | Наименование детали |
25 | 201495 | Болт М10х1,5х20 |
28 | 201585 | Болт М14х30 |
36 | 202148 | Болт М16х1,5х55 |
3 | 250561 | Гайка М16х1,5 |
37 | 250565 | Гайка М20х1,5 |
34 | 250691 | Гайка М16х1,5 |
45 | 250910 | Гайка М24х2 |
35 | 252017 | Шайба 16 |
39 | 252019 | Шайба 20 |
27 | 252138 | Шайба 14,2 |
31 | 252139 | Шайба 16 ОТ |
38 | 252141 | Шайба 20,5 |
252963 | Заклепка 3х14 (Узел/Деталь на иллюстрации не отмечена) | |
4 | 258038 | Шплинт 3,2х16 |
44 | 258071 | Шплинт 5х45 |
33 | 258286 | Шплинт 1,6х300 |
16 | 258675 | Штифт |
5 | 260065 | Палец 10х48 |
20 | 260В-2702066 | Уголок |
40 | 348547 | Болт М20х1,5х47 |
32 | 348716 | Болт М16х45 |
14 | 6443-2702009 | Устройство седельно-сцепное с направляющей подвески шлангов в сборе |
1 | 6443-2702010 | Устройство седельно-сцепное ССУ50-20 в сборе |
12 | 6443-2702028 | Седло |
43 | 6443-2702056 | Кронштейн в сборе |
41 | 6443-2702071 | Кронштейн |
42 | 6443-2702090 | Подушка |
24 | 6443-2703015 | Захват задний в сборе |
29 | 6443-2703016 | Захват передний |
23 | 6443-2703017 | Захват задний |
22 | 6443-2703020 | Опора |
15 | 6443-2703028 | Кулак |
18 | 6443-2703029 | Кулак |
17 | 6443-2703032 | Шток |
11 | 6443-2703033 | Пружина |
8 | 6443-2703137 | Рукоятка |
6 | 6443-2703140 | Рукоятка |
3 | 6443-2703146 | Пружина |
7 | 6443-2703152 | Опора |
21 | 6443-2703156 | Крышка |
46 | 6443-2704125 | Палец |
19 | 6443-2704138 | Защелка |
10 | 6443-2704139 | Ось |
9 | 6443-2704140 | Планка предохранительная |
64431-2702076 | Подставка (Узел/Деталь на иллюстрации не отмечена) | |
6446-2702008 | Устройство седельно-сцепное с подставкой (Узел/Деталь на иллюстрации не отмечена) | |
26 | 6446-2702060 | Подставка |
