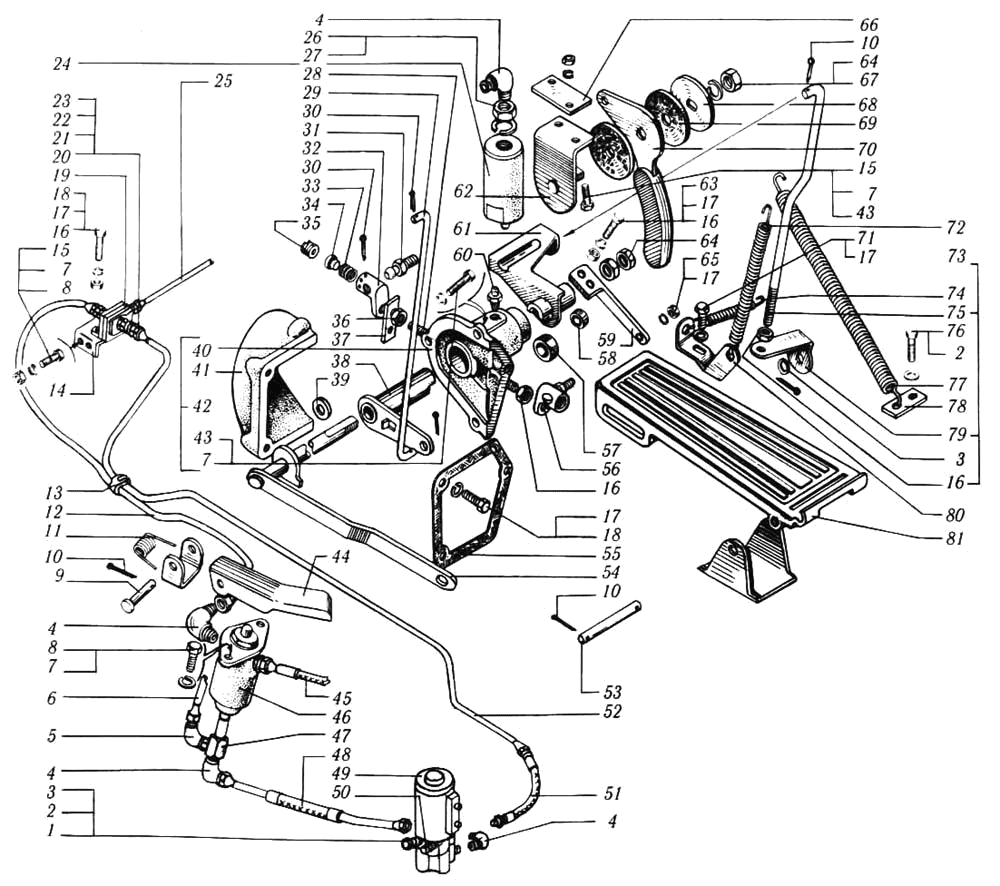

Краз 6510 Привод управления подачей топлива и остановом двигателя противоугонным устройством
тт
| № поз. | № детали | Наименование детали |
| 19 | 100-3562010 | Клапан двухмагистральный в сборе |
| 8 | 201418-П29 | Болт М6х1х16 |
| 43 | 201420-П29 | Болт М6х1х20 |
| 71 | 201454-П29 | Болт М8х1,25х16 |
| 18 | 201456-П29 | Болт М8х1,25х20 |
| 63 | 201466-П29 | Болт М8х1,25х45 |
| 76 | 201495-П29 | Болт М10х1,5х20 |
| 1 | 201678-П29 | Болт М10х1,25х30 |
| 69 | 206-11008279 | Шайба фрикционная |
| 42 | 250-1108012 | Кронштейн педали управления подачей топлива в сборе |
| 40 | 250-1108025 | Корпус кронштейна педали управления подачей топлива |
| 41 | 250-1108026 | Крышка корпуса кронштейна педали |
| 77 | 250-1108036-10 | Пружина возвратная |
| 28 | 250-1108051-10 | Тяга рычага управления подачей топлива |
| 56 | 250-1108056-10 | Наконечник тяги рычага управления подачей топлива правый |
| 32 | 250-1108057 | Наконечник тяги рычага управления подачей топлива левый |
| 33 | 250-1108058 | Пружина наконечника тяги рычага управления подачей топлива |
| 34 | 250-1108059 | Сухарь наконечника тяги рычага управления подачей топлива |
| 35 | 250-1108060 | Пробка наконечника тяги рычага управления подачей топлива |
| 57 | 250-1108081 | Втулка распорная |
| 70 | 250-1108124 | Ручка тяги рычага ручного управления подачей топлива |
| 29 | 250-1108128 | Тяга рычага ручного управления подачей топлива |
| 37 | 250-1108132-01 | Кронштейн пружины |
| 55 | 250-1108134 | Прокладка корпуса педали |
| 38 | 250-1108270-01 | Рычаг ручного управления подачей топлива |
| 62 | 250-1108288 | Кронштейн ручки тяги рычага ручного управления подачей топлива |
| 66 | 250-1108295-01 | Усилитель кронштейна |
| 44 | 250-3570120 | Педаль вспомогательной тормозной системы |
| 24 | 250-3570126-01 | Цилиндр силовой |
| 15 | 250508-П29 | Гайка М6-6Н |
| 16 | 250510-П29 | Гайка М8 |
| 65 | 250511-П29 | Гайка М8х1 |
| 64 | 250615-П29 | Гайка М12х1,25 |
| 26 | 250636-П29 | Гайка М16х1,5 |
| 3 | 252006-П29 | Шайба 10 |
| 39 | 252018-П29 | Шайба 19 |
| 7 | 252134-П2 | Шайба 6 пружинная |
| 17 | 252135-П2 | Шайба 8 пружинная |
| 2 | 252136-П2 | Шайба 10 пружинная |
| 67 | 252137-П2 | Шайба 12 пружинная |
| 27 | 252139-П2 | Шайба 16 пружинная |
| 46 | 256Б-3570090 | Клапан пневматический в сборе |
| 11 | 256Б-3570124 | Пружина педали |
| 22 | 256Б-3570138 | Кольцо резиновое уплотнительное Н1-25х20х2 |
| 23 | 256Б1-3506017 | Шайба уплотнительная |
| 21 | 256Б1-3513120 | Ниппель переходной |
| 51 | 256Б1-3570188 | Шланг соединительный |
| 68 | 256Т-11008284 | Шайба фасонная |
| 30 | 258025-П29 | Шплинт 2,5х20 |
| 10 | 258039-П29 | Шплинт разводной 3х20 |
| 80 | 260-1108023 | Кронштейн пружины |
| 260-1108050-11 | Тяга управления подачей топлива в сборе (Узел/Деталь на иллюстрации не отмечена) | |
| 31 | 260-1108061 | Палец шаровой |
| 73 | 260-1108306-01 | Тяга рычага останова двигателя в сборе |
| 75 | 260-1108308 | Тяга рычага останова двигателя |
| 79 | 260-1108310 | Кронштейн тяги рычага останова двигателя |
| 6 | 260-3570324 | Трубопровод подводящий |
| 9 | 260061-П29 | Палец 10х38 |
| 72 | 260Т-1108036 | Пружина |
| 74 | 260Т-1108131 | Пружина возвратная |
| 60 | 264020-П8 | Пресс-масленка 1/8" |
| 50 | 298430-П10 | Сапун К 1/8" |
| 4 | 347214-П29 | Угольник ввертной К1/8" М10х1 |
| 5 | 347243-П29 | Угольник К 1/8"хМ16х1,5 |
| 20 | 347464-П29 | Штуцер ввертный К 1/4"хМ10х1 |
| 13 | 347930-П29 | Стяжка 8х107 |
| 36 | 349708-П29 | Гайка М8 |
| 49 | 5320-3721500 | Клапан с электромагнитом |
| 47 | 6437-1108062 | Переходник специальный |
| 14 | 6437-1115015 | Кронштейн клапана |
| 25 | 6437-1115144 | Трубопровод силового цилиндра |
| 12 | 6437-1115154 | Трубопровод от пневмоклапана к двухмагистральному клапану |
| 52 | 6437-1115164 | Трубопровод от электромагнитного клапана к двухмагистральному клапану |
| 48 | 6437-1115174 | Трубопровод подводящий |
| 6505-1108011-01 | Рычаг управления подачей топлива с кронштейном в сборе (Узел/Деталь на иллюстрации не отмечена) | |
| 81 | 6505-1108014 | Педаль управления подачей топлива |
| 54 | 6505-1108015 | Рычаг педали |
| 53 | 6505-1108020 | Ось педали |
| 59 | 6505-1108033-01 | Рычаг управления подачей топлива в сборе |
| 78 | 6505-1108037 | Кронштейн пружины |
| 58 | 6505-1108041 | Втулка рычага |
| 61 | 6505-1108300 | Рычаг останова двигателя |
| 45 | 6510-3570188-01 | Шланг трубопровода |
