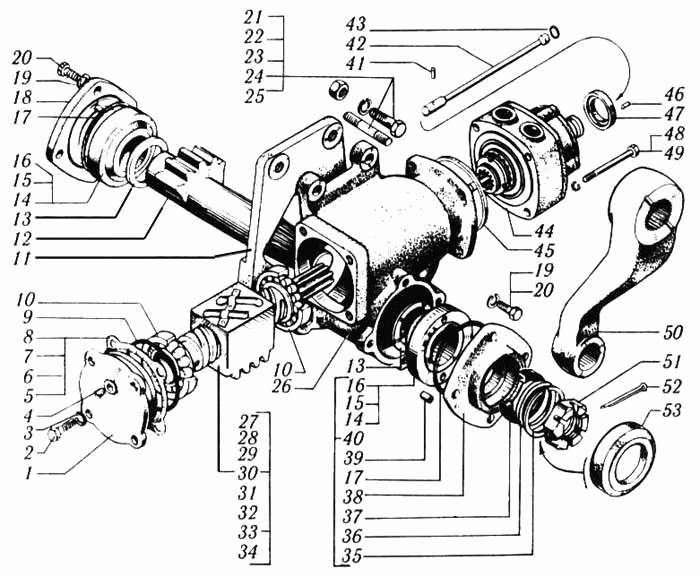

Краз 6510 Механизм рулевой с распределителем
тт
| № поз. | № детали | Наименование детали |
| 43 | 008-012-25-2-3 | Кольцо |
| 9 | 082-090-46-2-3 | Кольцо уплотнительное |
| 17 | 098-102-25-2-3 | Кольцо уплотнительное |
| 37 | 12-45х6-3 | Манжета |
| 48 | 200325-П29 | Болт |
| 25 | 202147-П29 | Болт М16х1,5х50 |
| 24 | 216322-П8 | Шпилька М16х2х25-М16х1,5х38 |
| 32 | 222521-П29 | Винт М6х8.48.016 |
| 21 | 250561-П29 | Гайка М16х1,5 |
| 33 | 252134-П2 | Шайба 6 пружинная |
| 49 | 252136-П2 | Шайба 10 пружинная |
| 19 | 252137-П2 | Шайба 12 пружинная |
| 22 | 252139-П2 | Шайба 16 пружинная |
| 52 | 258073-П29 | Шплинт разводной 5х50 |
| 50 | 260-3401090 | Сошка |
| 4 | 262541 | Пробка КГ1/8" |
| 10 | 263706Е | Подшипник роликовый |
| 51 | 311702 | Гайка М33х1,5 |
| 23 | 348531-П29 | Болт М16х1,5х75 |
| 2 | 370862-П29 | Болт М10х28 |
| 20 | 370862-П29 | Болт М10х28 |
| 31 | 500-3401057 | Прижим |
| 5336-34000010-20 | Механизм рулевой с распределителем (Узел/Деталь на иллюстрации не отмечена) | |
| 5336-3401005 | Механизм рулевой в сборе (Узел/Деталь на иллюстрации не отмечена) | |
| 26 | 5336-3401015 | Картер |
| 30 | 5336-3401030 | Винт с гайкой-рейкой и торсионом |
| 27 | 5336-3401036 | Гайка-рейка |
| 28 | 5336-3401038 | Винт |
| 29 | 5336-3401056 | Направляющая |
| 1 | 5336-3401061 | Крышка нижняя |
| 12 | 5336-3401065 | Сектор |
| 40 | 5336-3401080 | Крышка в сборе |
| 14 | 5336-3401082 | Вкладыш в сборе |
| 38 | 5336-3401083 | Крышка |
| 16 | 5336-3401084 | Вкладыш |
| 18 | 5336-3401086 | Крышка |
| 15 | 5336-3401088 | Втулка |
| 36 | 5336-3401108-01 | Кольцо защитное |
| 42 | 5336-3401148 | Торсион |
| 13 | 5336-3401156 | Кольцо |
| 39 | 5336-3401159 | Фиксатор |
| 41 | 5336-3401162 | Фиксатор торсиона |
| 8 | 5336-3401185 | Прокладка |
| 7 | 5336-3401186 | Прокладка |
| 6 | 5336-3401187 | Прокладка |
| 5 | 5336-3401188 | Прокладка |
| 44 | 5336-3416010 | Распределитель в сборе |
| 47 | 5336-3416037 | Колпак грязезащитный |
| 46 | 5336-3416060 | Штифт |
| 53 | 64221-3401066 | Уплотнитель |
| 11 | 6510-3403016 | Кронштейн |
| 35 | А-65 | Кольцо стопорное |
| 3 | Шайба | Шайба |
| 34 | Шарик (входит в узел 5336-3401030, на ри | Шарик (входит в узел 5336-3401030, на рисунке не показано) |
