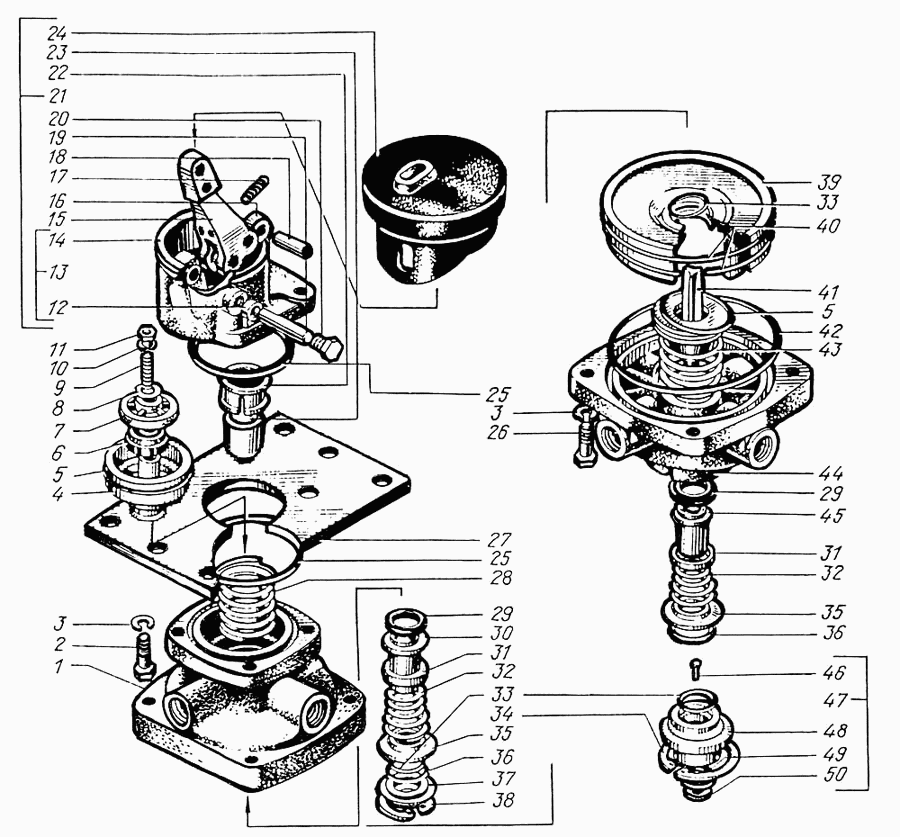

КрАЗ-6322 Кран тормозной двухсекционный с рычагом
ттттт
№ поз. | № детали | Наименование детали |
100-3514008-30 | Кран тормозной двухсекционный с рычагом в сборе (Узел/Деталь на иллюстрации не отмечена) | |
100-3514010 | Кран тормозной двухсекционный в сборе (Узел/Деталь на иллюстрации не отмечена) | |
27 | 100-3514012 | Плита опорная |
25 | 100-3514013 | Кольцо прокладочное |
1 | 100-3514020 | Корпус верхний |
30 | 100-3514022 | Корпус клапана |
31 | 100-3514023 | Кольцо клапана |
29 | 100-3514024 | Колпачок |
32 | 100-3514026 | Пружина |
35 | 100-3514027 | Кольцо опорное |
33 | 100-3514028 | Кольцо 20,3х2,4 |
37 | 100-3514030 | Обойма |
39 | 100-3514032 | Поршень большой |
40 | 100-3514033 | Кольцо 100х3 |
41 | 100-3514034 | Поршень малый |
5 | 100-3514035 | Кольцо 54,2х3 |
43 | 100-3514036 | Пружина |
44 | 100-3514040 | Корпус нижний |
45 | 100-3514042 | Корпус клапана |
47 | 100-3514044 | Окно выпускное |
48 | 100-3514045 | Корпус выпускного окна |
49 | 100-3514046 | Клапан |
50 | 100-3514047 | Шайба |
46 | 100-3514048 | Заклепка |
42 | 100-3514049 | Кольцо 109,5х3 |
28 | 100-3514050 | Пружина |
4 | 100-3514052 | Поршень верхний |
6 | 100-3514055 | Элемент уравновешивающий |
7 | 100-3514056 | Тарелка пружины |
21 | 100-3514070 | Рычаг тормозного крана в сборе |
13 | 100-3514071 | Корпус в сборе |
14 | 100-3514072 | Корпус |
12 | 100-3514073 | Втулка |
15 | 100-3514074 | Рычаг |
16 | 100-3514075 | Ролик |
19 | 100-3514076 | Ось |
22 | 100-3514077 | Втулка |
20 | 100-3514078 | Пробка |
23 | 100-3514079 | Толкатель |
36 | 100-3536029 | Кольцо 32х3 |
24 | 100С-3514080 | Оболочка защитная |
26 | 201458 | Болт М8х1,25х25 |
2 | 201460 | Болт М8х30 |
11 | 250508 | Гайка М6-6Н |
9 | 302200 | Винт М6х35 |
10 | 305887 | Шайба 4 пружинная |
3 | 305890 | Шайба 8 пружинная |
8 | 305893 | Шайба 7 |
17 | 480704 | Винт |
18 | 484107 | Штифт 12х39 |
38 | 489306 | Кольцо упорное |
34 | 489310 | Кольцо упорное |
