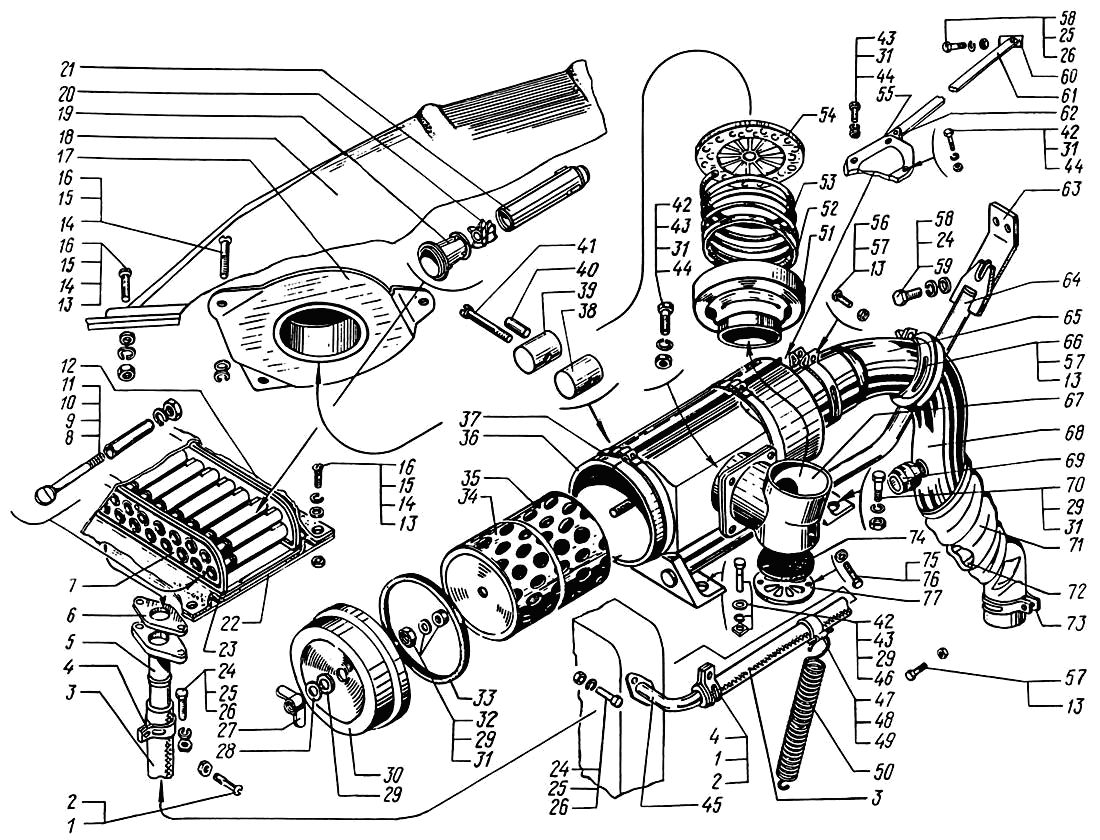

КрАЗ-6322 Фильтр воздушный
ттттт
№ поз. | № детали | Наименование детали |
69 | 13,38396 | Датчик сигнализации засоренности воздушного фильтра |
41 | 200274 | Болт М8х75 |
75 | 201418 | Болт М6х1х16 |
26 | 201454 | Болт М8х16 |
58 | 201456 | Болт М8х1,25х20 |
70 | 201495 | Болт М10х1,5х20 |
42 | 201497 | Болт М10х25 |
43 | 201499 | Болт М10х30 |
57 | 210368 | Болт |
48 | 212А-8101092 | Пряжка хомута |
23 | 214-8508181 | Прокладка |
1 | 220086 | Винт М5х0,8х30 |
16 | 220105 | Винт М6х16 |
4 | 250-3408117 | Хомут шланга |
8 | 250464 | Гайка М5 |
13 | 250508 | Гайка М6-6Н |
25 | 250510 | Гайка М8х1,25 |
31 | 250612 | Гайка М10 |
60 | 250Б-1104517 | Угольник |
2 | 251086 | Гайка М5х0,8 |
76 | 252004 | Шайба 6,4 |
29 | 252006 | Шайба 10,5 |
15 | 252037 | Шайба 6 |
59 | 252038 | Шайба 8 |
9 | 252133 | Шайба 5 |
14 | 252134 | Шайба 6Т |
24 | 252135 | Шайба 8,65Г.029 |
44 | 252136 | Шайба 10,2 |
6 | 255-3509309 | Прокладка фланца трубы |
50 | 255Б-3408032 | Пружина |
3 | 255Б-3408064-11 | Шланг питающий |
28 | 255Б-8403313 | Шайба |
40 | 256-1015018-А | Втулка |
38 | 256-1015023 | Сухарь хомута |
39 | 256-1015024 | Сухарь болта |
49 | 258080 | Шплинт 5,6х25 |
37 | 260-1158114-10 | Хомут крепления фильтра |
32 | 260-3724019 | Втулка |
47 | 297582 | Лента стяжная 10х180 |
46 | 345421 | Шайба |
6437-1109010-01 | Фильтр воздушный в сборе (Узел/Деталь на иллюстрации не отмечена) | |
6437-1109022-01 | Блок циклонов (Узел/Деталь на иллюстрации не отмечена) | |
7 | 6437-1109024-10 | Днище блока циклонов |
11 | 6437-1109025 | Стяжка |
36 | 6437-1109048-10 | Корпус воздушного фильтра |
34 | 6437-1109080 | Элемент фильтрующий |
35 | 6437-1109080-10 | Элемент фильтрующий |
65 | 6437-1109474 | Угольник |
33 | 6437-1109553 | Кольцо уплотнительное |
30 | 6437-1109582-10 | Крышка фильтра |
27 | 6437-1109585 | Гайка-барашек |
61 | 6437-1109588 | Планка |
6437-1109700 | Воздухозаборник фильтра в сборе (Узел/Деталь на иллюстрации не отмечена) | |
18 | 6437-1109702 | Воздухозаборник верхний |
22 | 6437-1109703 | Воздухозаборник нижний |
17 | 6437-1109704-10 | Патрубок воздухозаборника |
67 | 6437-1109713 | Патрубок переходной |
62 | 6437-1109716 | Кронштейн |
10 | 6437-1109723 | Втулка распорная |
56 | 6437-1109730 | Хомут |
73 | 6437-1109740-01 | Хомут |
71 | 6437-1109747-01 | Угольник |
66 | 6437-1109750-01 | Хомут |
77 | 6437-1109772 | Сетка переходника |
51 | 6437-1109774 | Переходник |
55 | 6437-1109775 | Прокладка |
74 | 6437-1109784 | Заглушка |
68 | 6437-1109790-01 | Патрубок впускной |
72 | 6437-1109792 | Кольцо |
53 | 6437-1109794 | Пружина воздухозаборника |
54 | 6437-1109796 | Пластина упорная пружины |
52 | 6437-1109798 | Пластина пружины нижняя |
63 | 6437-1109810 | Кронштейн |
12 | 6437-1109822-01 | Уплотнитель |
21 | 6437-1109973-10 | Корпус |
20 | 6437-1109974 | Завихритель |
19 | 6437-1109975-10 | Труба |
5 | 6437-1137280 | Патрубок с фланцем |
45 | 6437-1137290 | Патрубок отсоса пыли |
64 | 6437-1158120 | Кронштейн фильтра |
33 | 740-1109553 | Кольцо уплотнительное |
