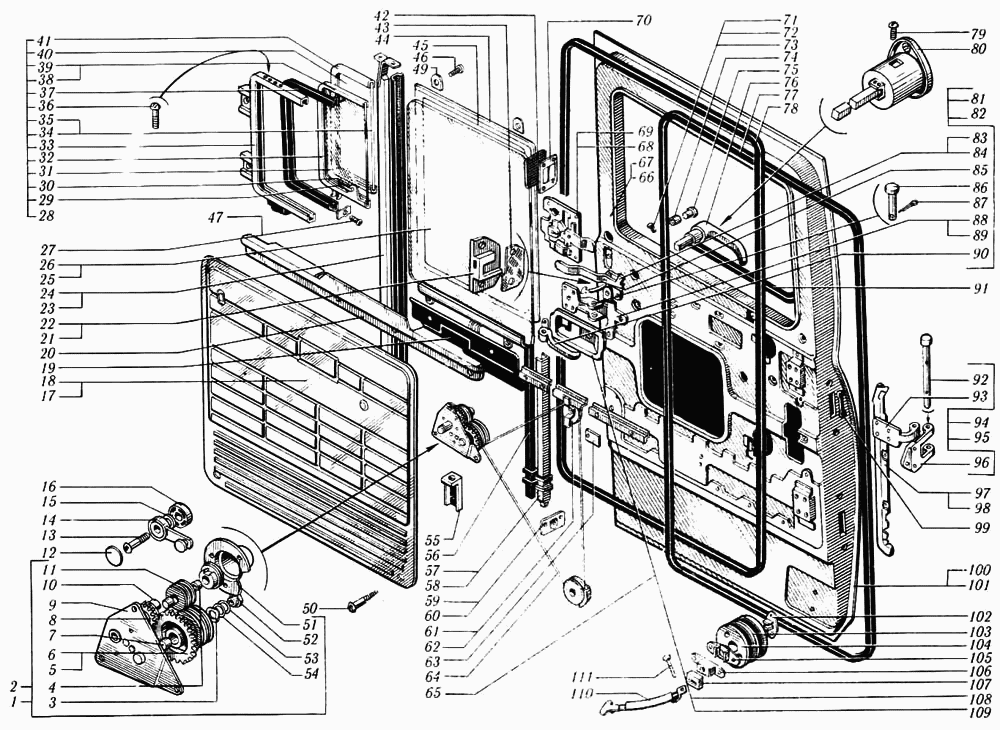

Краз 6510 Дверь кабины
тт
| № поз. | № детали | Наименование детали |
| 201416-П29 | Болт М6х1х12 (Узел/Деталь на иллюстрации не отмечена) | |
| 201418-П29 | Болт М6х1х16 (Узел/Деталь на иллюстрации не отмечена) | |
| 46 | 201456-П29 | Болт М8х1,25х20 |
| 201458-П29 | Болт М8х1,25х25 (Узел/Деталь на иллюстрации не отмечена) | |
| 27 | 220077 | Винт М5х0,8х10 |
| 79 | 220081-П29 | Винт М5х0,8х18 |
| 36 | 220083 | Винт М5-6gх22 |
| 220108-П29 | Винт М6х1х22 (Узел/Деталь на иллюстрации не отмечена) | |
| 13 | 221580-П29 | Винт М5х0,8х16 |
| 221603-П29 | Винт М6х1х12 (Узел/Деталь на иллюстрации не отмечена) | |
| 221605-П29 | Винт М6х1х16 (Узел/Деталь на иллюстрации не отмечена) | |
| 224621-П29 | Винт М6х1х8 (Узел/Деталь на иллюстрации не отмечена) | |
| 224623-П29 | Винт М6х1х12 (Узел/Деталь на иллюстрации не отмечена) | |
| 50 | 240620-П29 | Винт М4х1,75х18 |
| 35 | 250-5206020 | Прокладка стекла |
| 250-5402068-10 | Скрепка 8,5 (Узел/Деталь на иллюстрации не отмечена) | |
| 17 | 250-6102010-10 | Обивка двери правая в сборе |
| 18 | 250-6102011-10 | Обивка двери левая в сборе |
| 250-6102018 | Накладка монтажного люка двери большая (Узел/Деталь на иллюстрации не отмечена) | |
| 250-6102019 | Прокладка монтажного люка двери малая (Узел/Деталь на иллюстрации не отмечена) | |
| 250-6102021 | Накладка монтажного люка двери средняя (Узел/Деталь на иллюстрации не отмечена) | |
| 20 | 250-6102090-20 | Держатель обивки двери |
| 28 | 250-6103010-20 | Рамка окна двери с поворотным стеклом правая |
| 28 | 250-6103011-20 | Рамка окна двери с поворотным стеклом левая |
| 39 | 250-6103050-20 | Стекло поворотное окна двери правое |
| 38 | 250-6103051-20 | Стекло поворотное окна двери левое в сборе |
| 31 | 250-6103052 | Стекло поворотное окна двери |
| 29 | 250-6103054-11 | Прокладка стекла |
| 30 | 250-6103100-10 | Ручка поворотного стекла с кронштейном правая в сборе |
| 30 | 250-6103101-10 | Ручка поворотного стекла с кронштейном левая в сборе |
| 37 | 250-6103122 | Уплотнитель поворотного стекла правый |
| 37 | 250-6103122-20 | Уплотнитель поворотного стекла |
| 250-6103123 | Уплотнитель поворотного стекла левый (Узел/Деталь на иллюстрации не отмечена) | |
| 91 | 250-6103264 | Уплотнитель опускного стекла двери |
| 7 | 250-6104023 | Втулка |
| 9 | 250-6104024 | Корпус стеклоподъемника |
| 6 | 250-6104032-10 | Барабан стеклоподъемника правый |
| 5 | 250-6104033-10 | Барабан стеклоподъемника левый |
| 3 | 250-6104036 | Шайба |
| 64 | 250-6104038-10 | Трос |
| 4 | 250-6104040-10 | Валик тормозного механизма |
| 10 | 250-6104048 | Втулка |
| 11 | 250-6104054 | Пружина |
| 51 | 250-6104056-01 | Корпус |
| 8 | 250-6104058 | Шестерня |
| 12 | 250-6104066-10 | Заглушка |
| 15 | 250-6104067-10 | Головка ручки стеклоподъемника |
| 16 | 250-6104076 | Розетка ручки стеклоподъемника |
| 63 | 250-6104140 | Планка крепления троса стеклоподъемника |
| 81 | 250-6105080-30 | Привод замка двери с ручкой правый |
| 82 | 250-6105081-30 | Привод замка двери с ручкой левый |
| 83 | 250-6105102-20 | Тяга правая |
| 84 | 250-6105103-20 | Тяга левая |
| 88 | 250-6105104-30 | Основание привода замка правое |
| 89 | 250-6105105-30 | Основание привода замка левое |
| 80 | 250-6105120 | Выключатель замка двери |
| 70 | 250-6105140 | Упор |
| 42 | 250-6105141 | Прокладка |
| 73 | 250-6105166 | Шпилька |
| 75 | 250-6105168 | Втулка |
| 74 | 250-6105172 | Кольцо |
| 90 | 250-6105180-20 | Ручка двери внутренняя |
| 108 | 250-6105186-10 | Накладка ручки правая |
| 109 | 250-6105187-10 | Накладка ручки левая |
| 85 | 250-6105192 | Пружина привода замка |
| 94 | 250-6106010-02 | Петля двери правая |
| 95 | 250-6106011-02 | Петля двери левая |
| 93 | 250-6106012-21 | Петля двери |
| 99 | 250-6106025 | Уплотнитель петли двери |
| 96 | 250-6106040-01 | Петля двери на кабине |
| 107 | 250-6106086-10 | Буфер рычага ограничителя |
| 102 | 250-6106088 | Кронштейн ограничителя |
| 103 | 250-6106090-10 | Уплотнитель |
| 104 | 250-6106092-10 | Пластина уплотнителя |
| 110 | 250-6106094-10 | Рычаг ограничителя |
| 105 | 250-6106180 | Стопор в сборе |
| 106 | 250-6106196 | Крышка корпуса |
| 92 | 250-6106208-10 | Ось |
| 77 | 250-6107024-20 | Уплотнитель двери |
| 78 | 250-6107036-20 | Уплотнитель проема двери |
| 250-6107072-02 | Трубка соединительная (Узел/Деталь на иллюстрации не отмечена) | |
| 250510-П29 | Гайка М8 (Узел/Деталь на иллюстрации не отмечена) | |
| 52 | 250608 | Гайка М6х1 |
| 100 | 250С-6100030 | Дверь правая в сборе |
| 101 | 250С-6100031 | Дверь левая в сборе |
| 67 | 250С-6102320 | Накладка термоизоляционная правая |
| 66 | 250С-6102321 | Накладка термоизоляционная левая |
| 47 | 250С-6103080 | Пластина тормозная оси поворотного стекла |
| 33 | 250С-6103131 | Обойма уплотнителя поворотного стекла |
| 55 | 250С-6103270 | Кронштейн упора опускного стекла правый |
| 55 | 250С-6103271 | Кронштейн упора опускного стекла левый |
| 2 | 250С-6104020 | Стеклоподъемник двери правый |
| 1 | 250С-6104021 | Стеклоподъемник двери левый |
| 26 | 251-6103210 | Стекло опускное двери правое |
| 25 | 251-6103211 | Стекло опускное двери левое |
| 19 | 251-6103286 | Желобок для слива воды |
| 54 | 252004 | Шайба 6,4 |
| 252037-П29 | Шайба 6 (Узел/Деталь на иллюстрации не отмечена) | |
| 53 | 252134-П2 | Шайба 6 пружинная |
| 252135-П2 | Шайба 8 пружинная (Узел/Деталь на иллюстрации не отмечена) | |
| 252214-П2 | Шайба 6 (Узел/Деталь на иллюстрации не отмечена) | |
| 256316 | Заклепка 3х12 (Узел/Деталь на иллюстрации не отмечена) | |
| 14 | 256Б1-6104060 | Ручка стеклоподъемника |
| 87 | 258012-П29 | Шплинт разводной 2х12 |
| 62 | 260-6103160 | Усилитель подоконный с роликом правый в сборе |
| 61 | 260-6103161 | Усилитель подоконный с роликом левый в сборе |
| 24 | 260-6103230 | Стойка опускного стекла двери правая |
| 23 | 260-6103231 | Стойка опускного стекла двери левая |
| 56 | 260-6103254 | Уплотнитель опускного стекла двери задний |
| 57 | 260-6103310 | Направляющая правая |
| 58 | 260-6103311 | Направляющая левая |
| 76 | 260-6105152 | Ручка двери наружная правая |
| 22 | 260-6106100 | Фиксатор двери правый в сборе |
| 21 | 260-6106101 | Фиксатор двери левый в сборе |
| 43 | 260-6106108 | Прокладка |
| 59 | 260-6106110 | Шип направляющий двери правый в сборе |
| 60 | 260-6106111 | Шип направляющий двери левый в сборе |
| 97 | 260-6107030 | Держатель уплотнителя проема двери правый |
| 98 | 260-6107031 | Держатель уплотнителя двери передний левый |
| 111 | 260009-П18С | Палец 6х15 |
| 111 | 260009-П29 | Палец 6х14 |
| 86 | 260014 | Палец 6х25 |
| 65 | 349203 | Винт |
| 100 | 643701-6100030 | Дверь правая в сборе |
| 101 | 643701-6100031 | Дверь левая в сборе |
| 28 | 643701-6103010 | Рамка окна двери с поворотным стеклом правая |
| 28 | 643701-6103011 | Рамка окна двери с поворотным стеклом левая |
| 39 | 643701-6103050 | Стекло поворотное окна двери правое в сборе |
| 38 | 643701-6103051 | Стекло поворотное окна двери левое в сборе |
| 32 | 643701-6103060 | Рамка поворотного стекла правая в сборе |
| 32 | 643701-6103061 | Рамка поворотного стекла левая в сборе |
| 45 | 643701-6103534 | Уплотнитель |
| 34 | 643701-6103537 | Вставка уплотнителя |
| 49 | 643701-6103539 | Прокладка |
| 44 | 643701-6103540 | Стекло дополнительное |
| 41 | 643701-6103543 | Уплотнитель дополнительного стекла |
| 40 | 643701-6103545 | Стекло поворотного окна двери дополнительное |
| 71 | 6505-6102110 | Прокладка шпильки включения замка двери |
| 72 | 6505-6102112 | Наконечник шпильки |
| 69 | 81-6105012-Б | Замок двери правый |
| 68 | 81-6105013-Б | Замок двери левый |
